4.1.5门窗气密、水密、抗风压检测

4.1.5门窗气密、水密、抗风压检测

4.1.5门窗气密、水密、抗风压检测

4.1.5评分项

4.1.5建筑外门窗必须安装牢固,其抗风压性能和水密性能应符合国家现行有关标准的规定。

【条文说明扩展】

门窗的气密性能已经在本标准中第3.2.8条规定。门窗抗风压性能和水密性能,应满足现行《塑料门窗工程技术规程》JGJ103、《铝合金门窗工程技术规范》JGJ214等的规定。

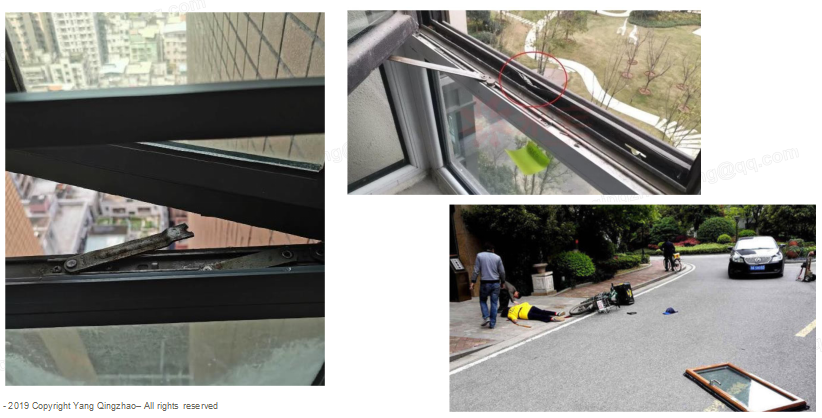

在满足本标准第4.1.2条的前提下,本条重点强调建筑外门窗各构件的连接设计及安装施工,应牢固。门窗设计时,各构件及连接应具有足够的刚度、承载能力和一定的变位能力,且要求施工安装牢固,否则容易因变形过大导致水密性不足,引起渗水,也可能因连接失效导致窗扇脱落等问题。在门窗安装的施工过程中,应严格按照相关工法和相关验收标准要求进行施工,门窗构件之间连接及门窗四周的与围护结构的连接要可靠、密封应完整、连续,并应形成封闭的密封结构,保证外门窗本体、及其与洞口的结合部位严密,在规范规定风荷载标准值作用下变形在规范要求范围内,不渗水。

业主方应委托第三方检测机构按照现行《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106进行外门窗水密及抗风压性能见证抽样检测,并提供检测报告;最低抽样原则是在各种门窗规格中,取性能最不利一组三个窗(或门)构件进行实验室检测验证。验收过程中,当对门窗工程质量有怀疑时,可建议建设单位委托第三方检测机构按现行《建筑外窗气密、水密、抗风压性能现场检测方法》JG/T211进行现场抗风压性能及水密性能检测验证。

【具体评价方式】

本条适用于各类民用建筑的预评价、评价。

预评价可结合4.1.2条进行,查阅外门窗的抗风压性能和水密性能设计文件、 门窗产品的抗风压性能和水密性能检测报告。

评价查阅预评价方式涉及的竣工文件,还查阅门窗产品的抗风压性能和水密 性能检测报告、门窗抗风压性能和水密性能现场检测报告、施工工法说明文件、 门窗玻璃原材料检测报告等。

【解读条文】

条文变化情况:新增条文。

条文关注点:外门窗抗风压性能(P3值)、水密性能(ΔP)。

4.1.5门窗气密、水密、抗风压检测

技术要点:

● 安装牢固:本条重点强调建筑外门窗各构件的连接设计及安装施工,应牢固。门窗设计时, 各构件及连接应具有足够的刚度、承载能力和一定的变位能力,且要求施工安装牢固,否则容易 因变形过大导致水密性不足,引起渗水,也可能因连接失效导致窗扇脱落等问题。

● 门窗性能:应委托第三方检测机构按照现行《建筑外门窗气密、水密、抗风压性能分级及检 测方法》GB/T7106进行外门窗水密及抗风压性能见证抽样检测,并提供检测报告;最低抽样原 则是在各种门窗规格中,取性能最不利一组三个窗(或门)构件进行实验室检测验证。验收过程 中,当对门窗工程质量有怀疑时,建议建设单位委托第三方检测机构按现行《建筑外窗气密、水 密、抗风压性能现场检测方法》JG/T211进行现场抗风压性能及水密性能检测验证。

技术要点:

● 玻璃幕墙:玻璃幕墙的物理性能等级应满足《建筑幕墙》(GB/T21086)的相应要求,即:气密性不低于3级,抗风压性能不低于6级、水密性不低于3级,隔声性能不低于3级。

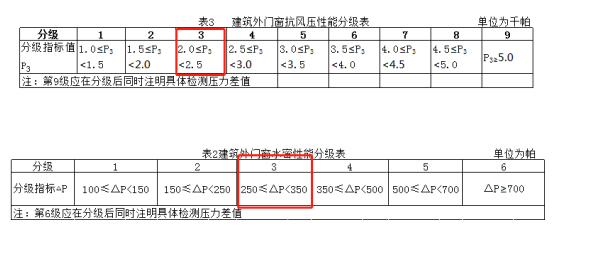

● 外门窗:门窗的物理性能等级应满足《建筑外门窗气密、水密、抗风压性能分级及检测方法》(GB/T7106-2008)的相应要求,即:气密性不低于6级,抗风压性能不低于4级、水密性不低于3级。

4.1.5门窗气密、水密、抗风压检测

建议提交材料及技术要求:


专业分类

材料名称

技术要求

评价阶段

建筑类型

其他材料

外门窗的抗风压性能和水密性能设计文件

应体现外门窗有足够的度、 承载力和一定的变位能力

预评价/评价

居建/公建

门窗产品的抗风压性能和水密性能检测报告及现场检测报告


现场抽样检测的取样数应符合相应要求


预评价/评价


居建/公建

施工工法说明文件

应体现门窗构件之间的接及门窗四周与围护结构之的连


运行评价


居建/公建

门窗玻璃原材料检测报告

应包括门窗玻璃原材料抗风压性能和雨水渗漏性能

运行评价

居建/公建

相关技术及产品:门窗气密、水密、抗风压检测
